С2000-Ethernet (преобразователь интерфейса)

Для использования как в составе системы "Орион", "Орион Про", так и других систем. Осуществляет трансляцию данных интерфейса RS-232/RS-485 в Ethernet и обратно.

Поддерживает 2 режима работы:

• Прозрачный протоколонезависимый режим. Осуществляет передачу данных из интерфейса RS-232 или RS-485 в Ethernet и обратно (в составе системы "Орион", "Орион Про" и других систем).
• Режим с сохранением событий. Осуществляет опрос приборов в удаленном сегменте интерфейса RS-485 для увеличения скорости обмена между устройствами системы "Орион". Объем буфера событий: 255 сообщений. Автоматическое определение активного интерфейса: RS-232 или RS-485.

ПАРАМЕТРЫ РАБОТЫ ИНТЕРФЕЙСОВ RS-485/RS-232 (HALF-DUPLEX):

• Скорости передачи данных: 1200, 2400, 9600, 19200, 38400, 57600, 115200 бит/сек
• Количество стартовых/стоповых бит - 1
• Без контроля четности
• Максимальная длина пакета - 255 байт
• Настройка признаков упаковки данных (возможно использование нескольких признаков):
  • максимальная длина пакета - (0-255);
  • пауза между принятыми байтами - (0 - 65535 мс);
  • разделитель (0 - 0xFF). Действие разделителя. При приеме разделителя:
    a) отослать пакет;
    b) отбросить разделитель и отослать пакет;
    c) принять еще один байт, следующий за разделителем, и отослать пакет

ПАРАМЕТРЫ РАБОТЫ ПО ETHERNET-КАНАЛУ:

• Скорость передачи - 10 Мбит/с
• Используемые протоколы: UDP, ICMP (ping), ARP
• Прием/передача единичных пакетов
• Максимальное количество аналогичных устройств, на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000?Ethernet" - 10

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Напряжение питания: +12 В, +24 В
• Потребляемый ток: не более 90 мА
• Рабочий диапазон температур:
  • до IV квартала 2009 г. от 0 до +50?С
  • с IV квартала 2009 г. от минус 30 до +50?С
• Габаритные размеры: 150х103х35 мм

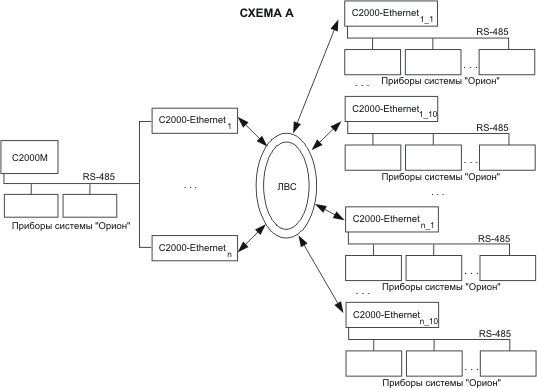

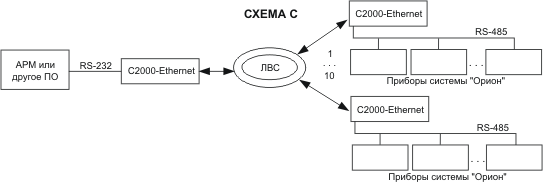

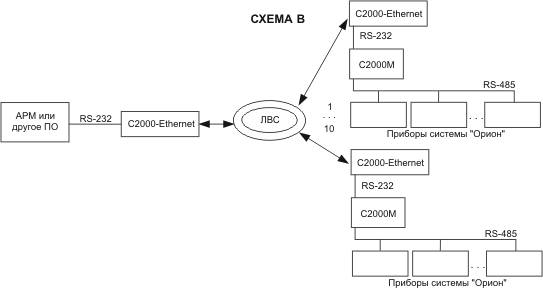

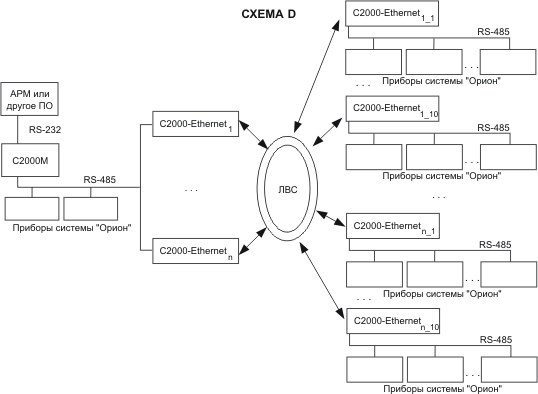

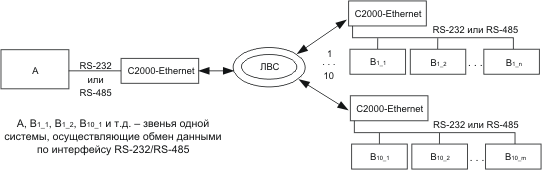

СХЕМЫ ИСПОЛЬЗОВАНИЯ "С2000-ETHERNET"
